Situé au coeur de ville de la Roche sur Yon, le relais se trouve au sommet d'un bâtiment de 25 mètres.

Le relais est ouvert à tous les Oms radioamateurs indicativés ayant le droit d'émettre sur les fréquences UHF.

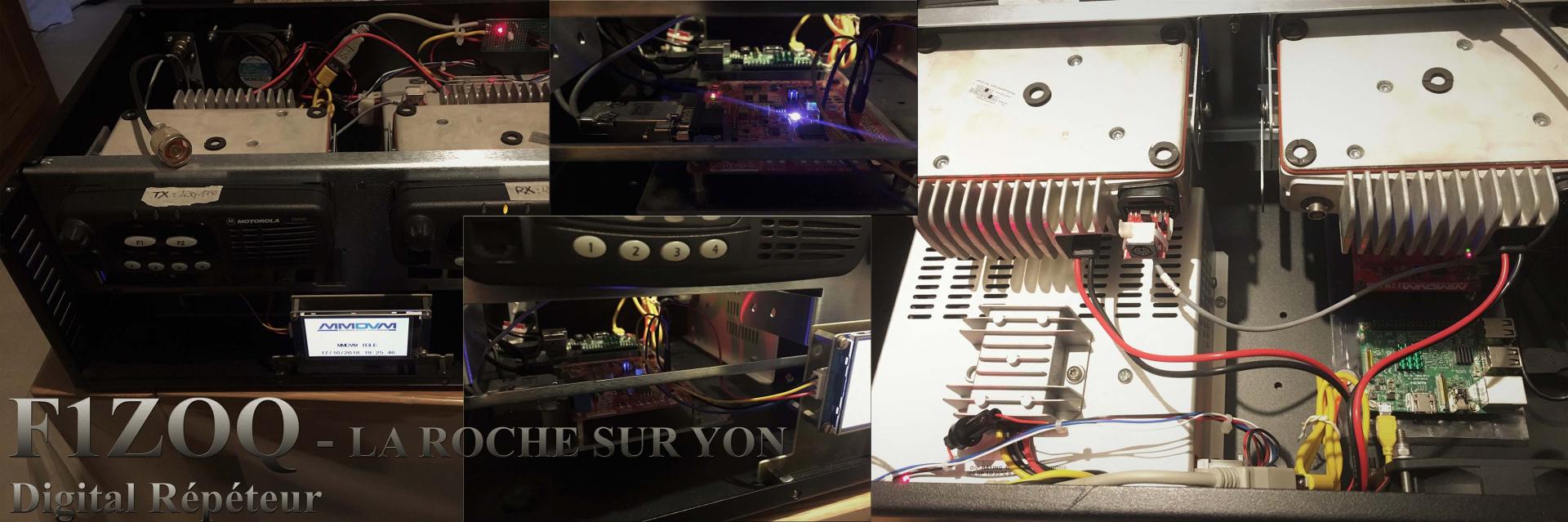

Il est composé des matériels suivants :

• D'une antenne diamond X510
• D'un filtre duplexeur à cavitées Motorola GFE 6126A
• De 2 émetteurs Motorola GM340 1xRX et 1xTX
• D'un Modem à base de puce F7M fabriqué par F0DEI (Toufik)
• D'un Rapsberry Pi 3 B+ embarquant la solution Logiciel MMDVM de G4KLX
• D'une alimentation 13,8V Motorola et d'un convertisseur 12 / 5V afin d'alimenter la logique.

Fréquences utilisées par le relais

Le relais fonctionne avec un couple de fréquences séparé de +9,4 Mhz.
Fréquence d'entrée du relais  : 439,875 MHz
Fréquence de sortie du relais  : 430,475 MHz

Modes pouvant être utilisés

Le relais est une construction OM basée sur la solution logiciel PISTAR - issue de la solution MMDVM de G4KLX.
La suite logiciel PI-STAR gère plusieurs modes numériques tel que :
Les plus connus :

• Le DMR
• Le DSTAR
• LE C4FM ou Fusion
• Le P25
• Le NXDN

Depuis Mars 2022 le relais fonctionne en DMR avec comme pour TG "d'accueil" le TG208 France et en C4FM avec comme Réflecteur "d'accueil" le FR-YSF-France.

En Mai 2024 connexion du relais sur le serveur IPSC2-FRANCE 3 avec l'ouverture du TG 208 en static sur le TimeSlot 1 et du TG 20899 en static sur le TimeSlot 2.

Accès aux dashboards : BRANDMEISTER  et  IPSC2-FRANCE 3 pour le DMR

Accès au dashboard :YSF-France pour le C4FM (Fusion).

Pour le C4FM :

Valider les fréquence d'entrer et de sortie du relais sur votre transceiver C4FM et valider le mode DM via la touche Dx. Appuyer sur le PTT 1 à 2 fois pour faire basculer le relais en mode C4FM.

Un appuie prolongé sur la touche Dx va permettre d'afficher la liste des reflecteurs disponibles. Voir la vidéo ci après : Vidéo

Pour le DMR :

Avant tout, il faut obtenir un ID CSS7 (identifiant qui vous sera demandé pour programmer votre transceiver, votre hotspot ou votre relais).

Obtention de votre ID CSS7 pour une utilisation DMR à l'adresse suivante : https://radioid.net/account/register

Accès au relais en DMR.

Ci dessous les indications à valider dans le Code Plug de votre transceiver.
Code Plug = fichier contenant les données de programmation réalisé avec le "CPS" et qui sera ensuite chargé dans votre Transceiver. (CPS = Logiciel de programmation du transceiver).

Fréquences utilisées

Entrée du relais  : 439,875 MHz
Sortie du relais  : 430,475 MHz

Le Time Slot (TS)

2 x "Time Slot" dans une émission DMR. Une émission DMR génère un signal composé de 2 trames numériques alternatives composant le TS1 et le TS2.

On émet pendant 30 ms, alternativement, soit sur le time slot 1 soit sur le time slot 2.

L'accès au relais peut se faire via les 2 "Time Slot", TS1 ou TS2. L'émission vers le relais se fait uniquement sur 1 TimeSlot (TS1 ou TS2).

Le Time Slot 1 pour les accès Nationaux et internationaux. Le Time Slot 2 pour les accès Locaux et régionaux.

Les TalkGroups (TG)

TG Static = Talkgroup défini par le SysOp du relais comme permanent sur un Time Slot.
TG Dynamic = TG ouvert par un utilisateur et qui se fermera à la fin du QSO.

Les TalkGroups "salons de discussion" sont validés sur le relais F1ZOQ de la façon suivante :

TG 208 (TG Français) en Statique sur le TS1.
TG 9 (Local), TG 20844 (Nantes) et  TG 20899 validés en TG static sur le TS2

Le code Couleur (Color Code)

Il existe 16 "Color Code" numérotés de 1 à 16, Color Code que l'on peut considérer comme une "tonalité CTSS".

Le code couleur principalement utilisé pour accéder au relais est le code couleur 1. (Les autres sont rarement utilisés).
